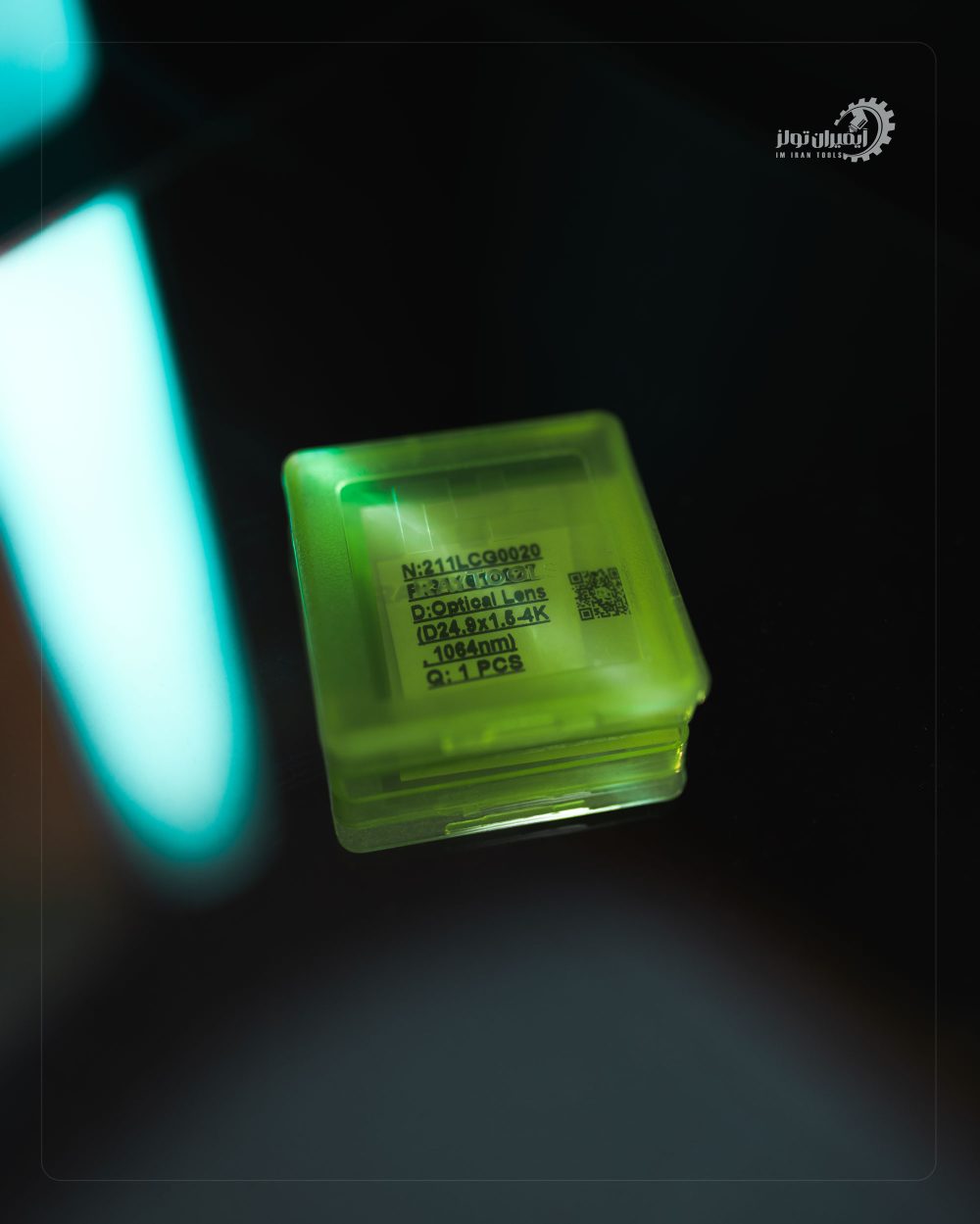

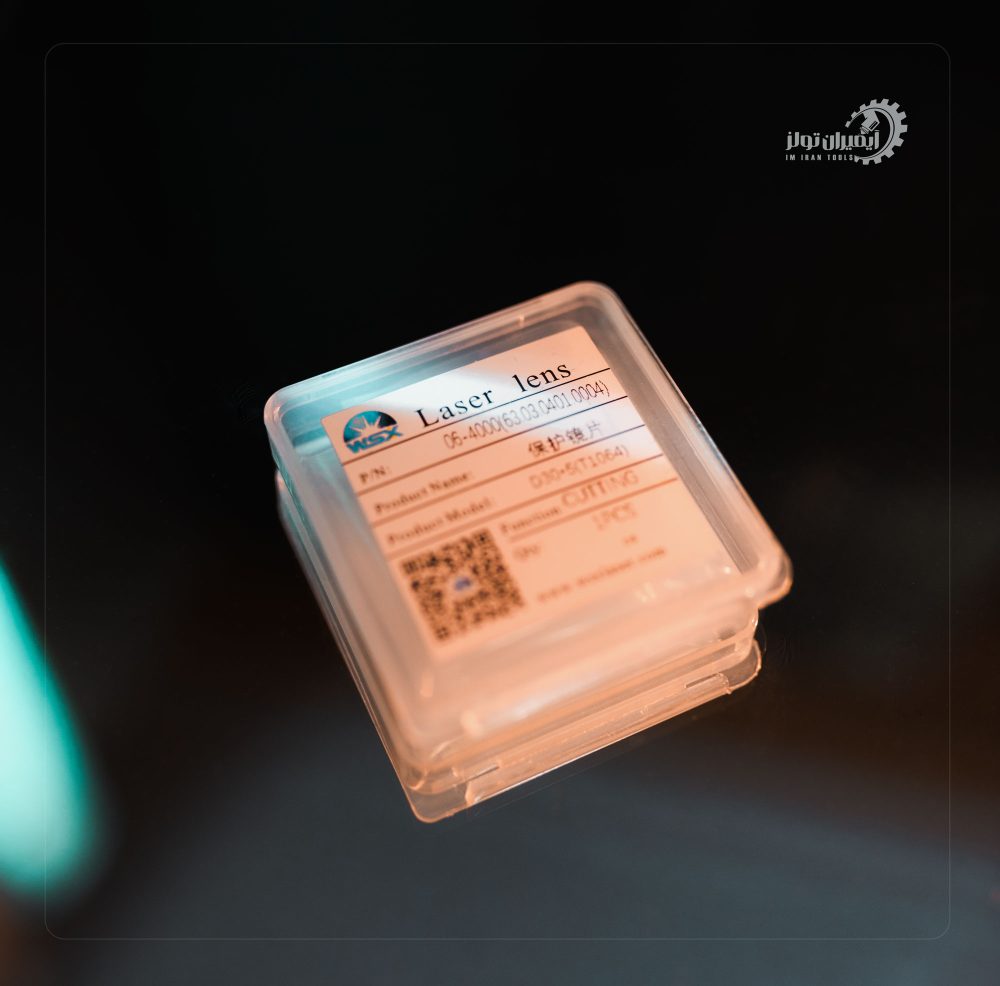

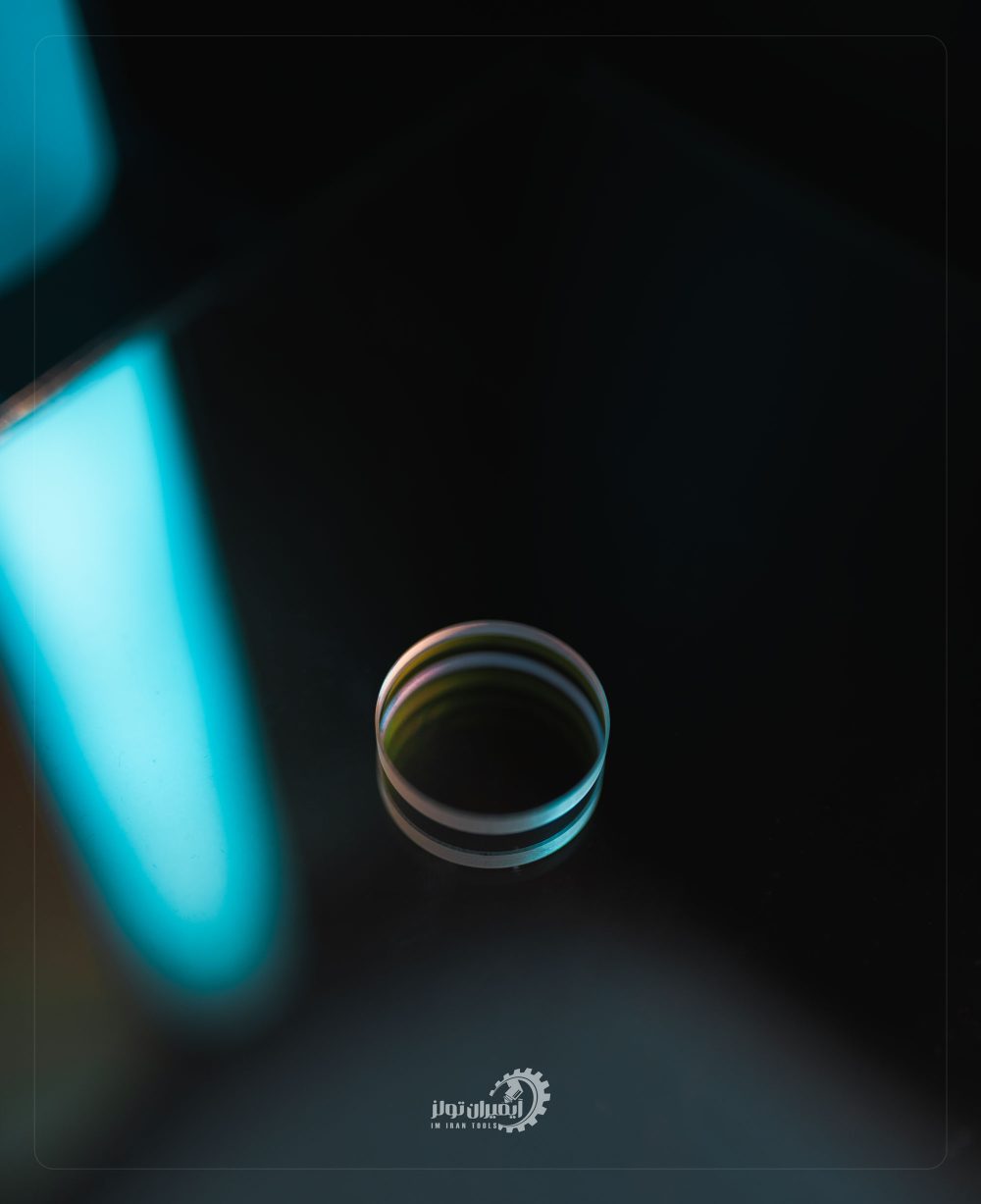

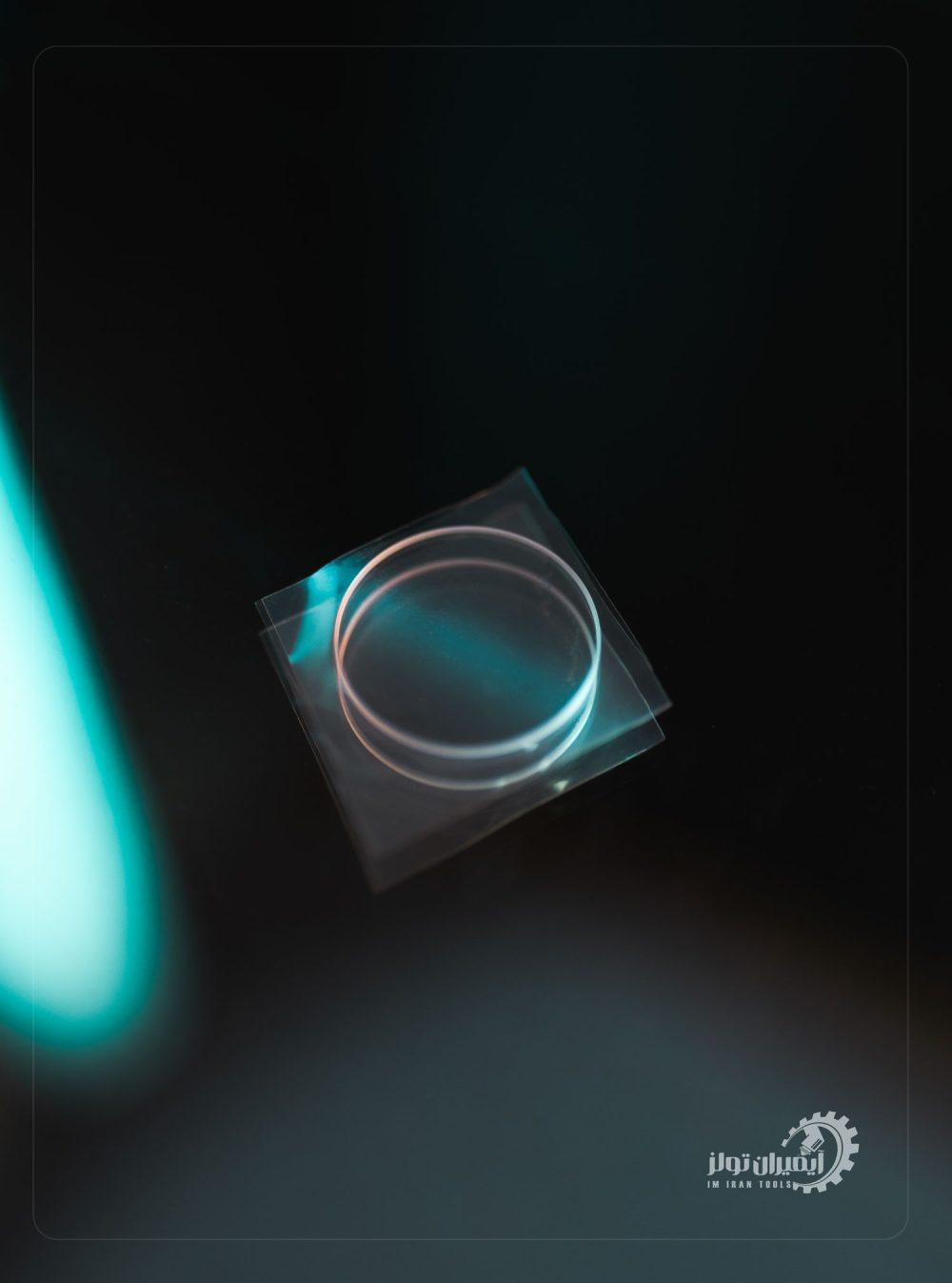

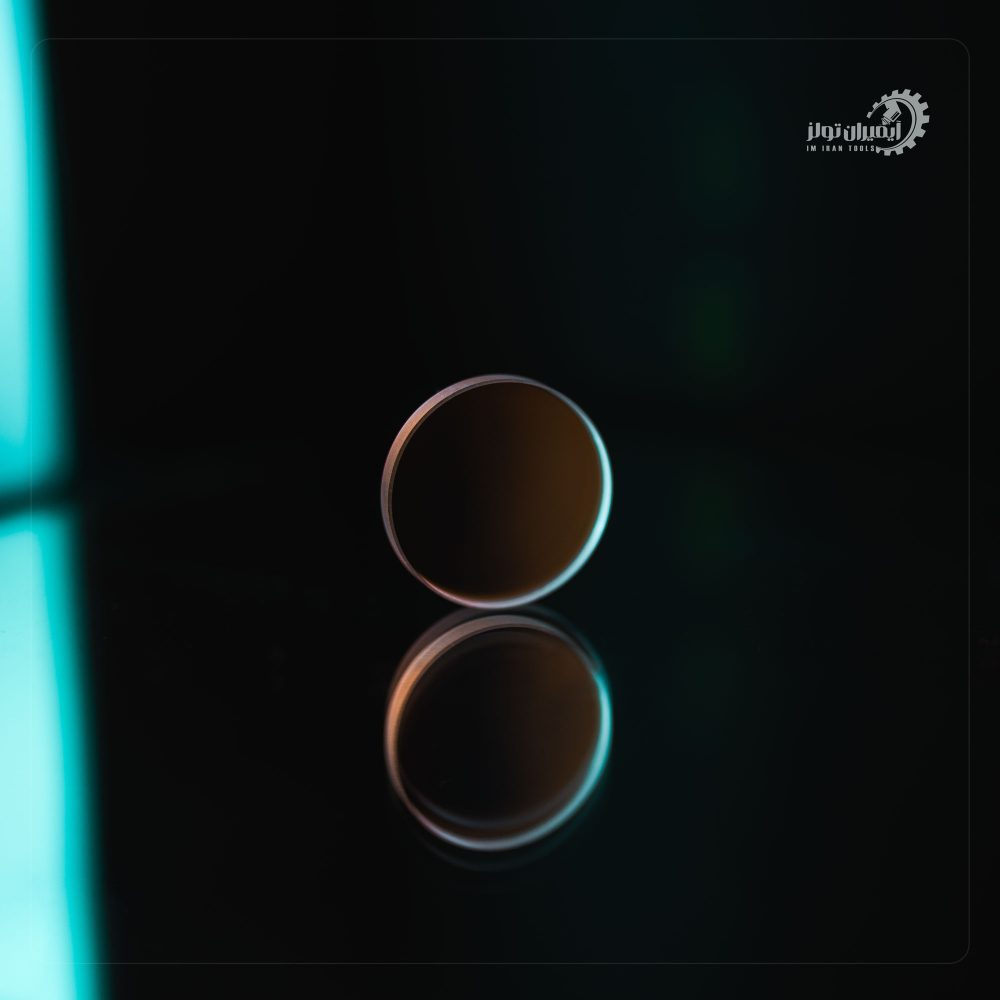

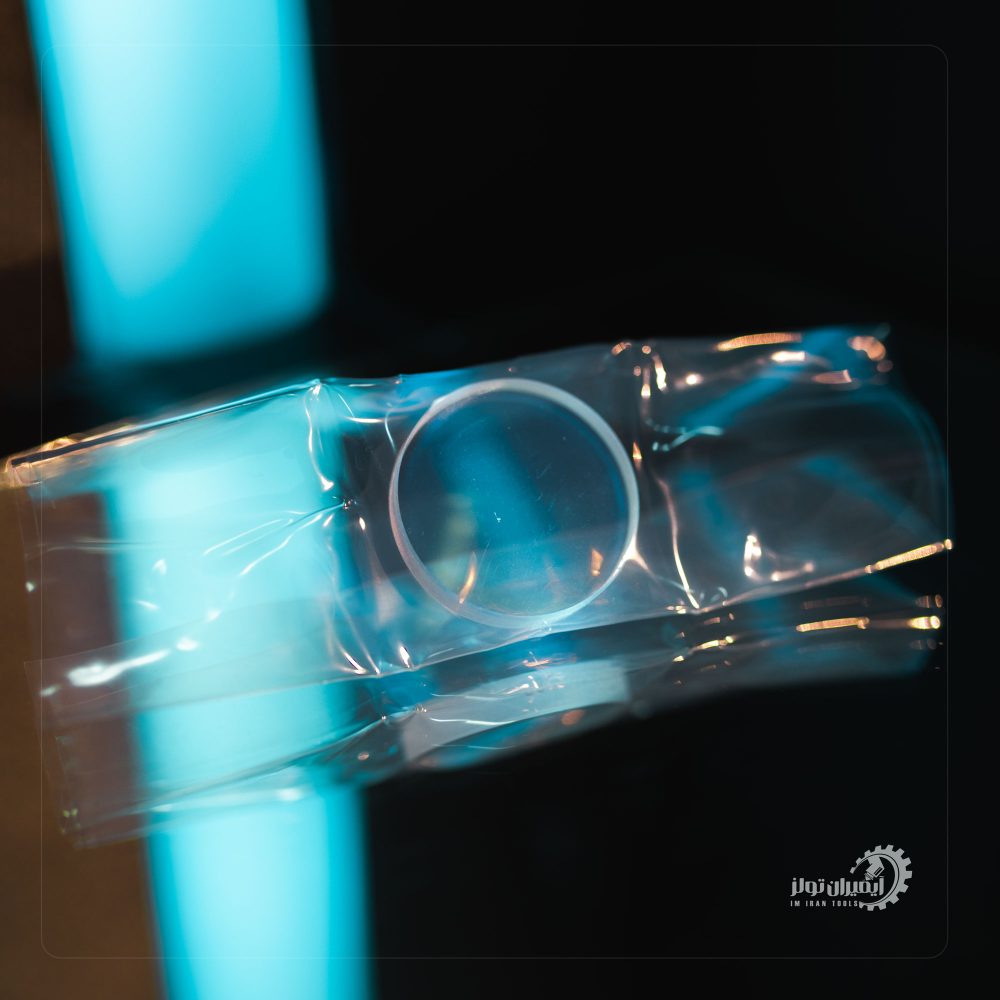

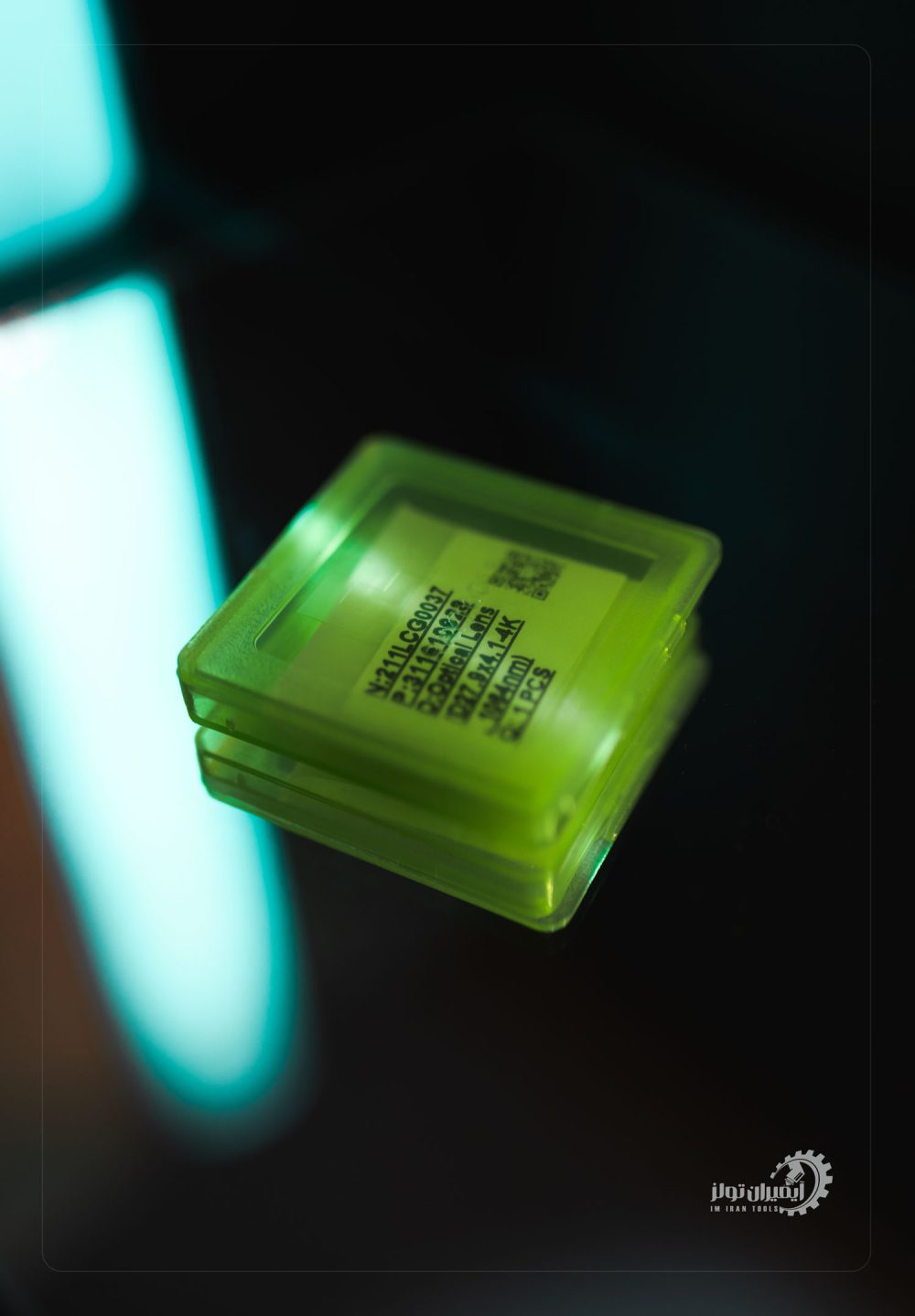

لنز محافظ هد دستگاه برش لیزر

لنز دستگاه‌های لیزر فایبر به 2 دسته تقسیم می‌شوند:

لنز لیزر فایبر برش فلزات (transmission)

لنزهای transmission در لیزرهای co2 که با لنزهای znse کار می‌کنند، برای برش غیر فلزات به کار می‌روند؛ زیرا هنگام برش متریال‌ها، انعکاس نوری وجود ندارد.

لنز لیزر فایبر برش فلزات (reflection)

لنزهای reflection از جمله قطعات یدکی لیزر با تکنولوژی جدیدی هستند که در مقابل برگشت پرتو، در برش فلزات مقاومت می‌کنند؛ در نتیجه مانع از بازگشت پرتو به داخل غلاف فیبر نوری یا برخورد به کریستال فایبر می‌شوند

لنز لیزر فایبر برش فلزات

fiber laser lens

ویژگی‌ها:

کارکرد لنز:

متمرکزسازی و همسوسازی پرتو لیزر

حالت پرتو:

دارای شدیدترین حالت همگرایی

نوع تکنولوژی:

صاف کردن پرتوهای نامنظم

در هد دستگاه‌های لیزر فایبر هم لنز focusing و هم لنز collimating وجود دارد؛ همچنین لنز دستگاه لیزر فایبر برش فلزات در دو دسته‌بندی لنزهای transmission و reflection تقسیم‌بندی می‌شوند.

نز لیزر فایبر برش فلزات از انواع لنز دستگاه لیزر است که در ادامه به ویژگی‌های اختصاصی هر کدام می‌پردازیم:

لنزهای focusing

لنزهای focal دقیقاً بعد از لنزهای collimating در لیزرهای co2 و فایبر قرار می‌گیرند؛ این لنزها پرتو خروجی لیزر را به یک نقطه‌ی همگرا برای برش و حکاکی تبدیل می‌کنند.

این نقطه، در شدیدترین حالت همگرایی قرار دارد و معمولاً با سایز استانداردی از لنز خارج می‌شود. البته سایز نقطه‌ی خروجی باتوجه‌به نوع کار از طرف اپراتور و توان تنظیم‌شده، متغیر و قابل تنظیم است.

لنزهای collimating

لنزهای collimating نوعی از لنزهای محدب هستند که در خروجی مولد لیزر قرار می‌گیرند.

کارایی این لنزها در متمرکزسازی و همسوسازی پرتو لیزر می باشد؛ یعنی پرتو به شکل واگرا وارد لنز شده و به شکل موازی از آن خارج می شود.

پرتو از طریق فیبر نوری به شکل نامنظم وارد کریستال سر هد می‌شود؛ اما بعد از ورود به لنز collimator و protective، پرتو به شکل استوانه‌ای از هد خارج می‌شود. در واقع این لنز فقط خروجی مولد لیزر، یعنی پرتوهای نامنظم را صاف می‌کند.

پرتو خروجی در دستگاه co2، از لنز collimating (بعد از آینه 95%) عبور می‌کند؛ سپس با ورود به لنز focal، در یک نقطه متمرکز شده و از هد خارج می‌شود.

در لیزرهای فایبر نیز، پرتو از سر خروجی اپتیک (مجموعه‌ای از لنزهای collimating و کریستال) خارج خواهد شد.
